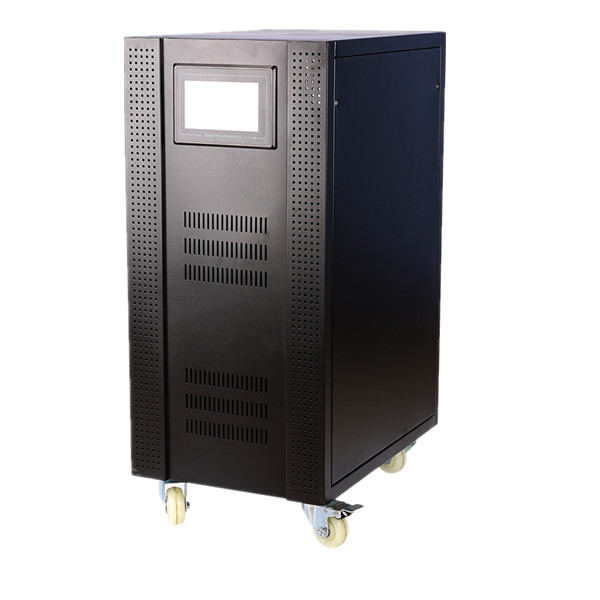

激光專用穩壓器
AVR系列高精度全自動三相交流穩壓電源，由單相AVR系列高精度自動穩壓電源組合而成，三相分相調節，保證各相電壓穩定安全，電網輸入為三相四線制，輸出可用三相四線制或三相三線制，由三只電流表分別指示各相的輸出電流，由一只轉換開關和一只電壓表換檔監測各相輸出線電壓。20KVA及以上規格TNS系列高精度自動三相交流穩壓器，由三只相應規格的單相自動穩壓電源構成，采用自耦式。
技術參數：
穩壓器主要技術參數
項目單相三相（三相四線制，分調式）
穩壓器輸入電壓范圍 160V～250V 相電壓為160V ～ 250V
線電壓為280V ～ 430V
穩壓器輸出電壓 220V或110V 相電壓220V線電壓380V
穩壓器過電壓保護值 246V±4V 相電壓246V±4V（以相電壓為準）
線電壓426V
穩壓器穩 壓 精 度 ±3%
A.穩壓器有一個輸入電壓適應范圍。IEC標準為輸入電壓在額定值的±10范圍內變化.超出范圍即自動聲光報警且不能使輸出電壓穩定在要求范圍內.
B.輸出電壓調整率,是輸入電壓的變化而引起輸出量變化的效應﹐當負載為額定值時﹐將輸入電壓按源電壓范圍由額定值向上調到上限值和往下限值,測量輸出電壓的最大變化量(±)。此值越小越好﹐是衡量交流穩壓器性能的重要指標。
C.負載調整率:是負載的變化引起輸出量變化的效應。改變負載電流大小﹐測量輸出電壓的變化量(±)。此值越小越好﹐也是衡量交流穩壓器性能的重要指標。
D.輸出電壓相對諧波含量(亦稱輸出電壓失真度), 通常用THD表示,是諧波含量的總有效值與基波有效值之比﹐當負載為額定值﹑輸入電壓失真度滿足基準條件時(一般應小于3)﹐在輸入電壓為最低值﹑額定值和最高值時測量輸出電壓失真度﹐取其最大者.此值越小越好.
E.效率:是輸出的有功功率P0與輸入的有功功率Pi之比(百分數)﹐
F.負載功率因素
穩壓器容量都用伏安(VA)或千伏安(KVA)值表示﹐是負載中除純電阻性負載外﹐還有感性和容性負載﹐即負載中除有功功率外﹐還有無功功率。這個指針反映了交流穩壓電源帶感性及容性負載的能力。
一般交流穩壓電源,負載功率因素cosφ為0.8﹐當產品為1KW時﹐輸出的有功功率(即帶阻性負載的能力)最大為800W.如果產品用1KW表示時(cosφ仍為0.8)﹐可輸出有功功率1KW﹐這時可輸出的功率S=1000/0.8=1250VA。負載功率因素數值較小時﹐表示電源設備適應電抗性負載的能力較強。
G.交流穩壓器的參數還有輸出功率﹑輸入頻率﹑源頻率效應﹑隨機偏差(時間漂移)﹑空載輸入功率﹑源功率因素(此值與負載功率因素不同﹐希望越大越好﹐最大為1)﹑源電流相對諧波含量﹑音頻噪聲等項﹐三相交流穩壓電源﹐還有三相輸出電壓不平衡度等﹐這些指針的定義及測試方法可參考有關標準。
功能特點：
由于部分電器中含有線圈組件，在通電初期會產生阻礙電流的渦流，渦流的產生既會削弱到電器啟動時的瞬時電壓，導致啟動緩慢，又會加強斷路后產生的瞬時電壓，可能產生火花損壞電路。此時便需要一個穩壓器來保護電路的正常運行。
穩壓器由調壓電路、控制電路、及伺服電機等組成，當輸入電壓或負載變化時，控制電路進行取樣、比較、放大，然后驅動伺服電機轉動，使調壓器碳刷的位置改變，通過自動調整線圈匝數比，從而保持輸出電壓的穩定。容量較大的穩壓器，還采用電壓補償?shù)脑砉ぷ鳌?/span>
使用場合：
穩壓器使用注意事項與維修
1 、避免猛烈振動，防止腐蝕性氣體及液物流入，防止受溉并置于通風干燥處，切勿蓋上織物阻礙通風散熱。
2 、請使用三插（有接地）插座，機上的接地螺釘要妥善接地，否則用測電筆測機殼將有帶電現象，這是由于分布電容感應電引起的，屬正常現象，可通過接地線消除。如果機殼嚴重漏電，測絕緣電阻小于2MΩ，可能是絕緣層已受潮或線路與機殼短路，應查明原因排除故障后再使用。
3 、0.5 ～ 1.5KVA 小功率穩壓器使用保險絲作過流短路保護之用，2 ～ 40KVA穩壓器作用DZ47斷路器作過流、短路保護之用，如保險絲經常熔斷或斷路器經常跳閘，應檢查用電是是否過大。
4 、當輸出電壓超過保護值時（出廠時相電壓保護值調整為250V±5V），穩壓電源自動保護，切斷穩壓電源輸出電壓，同時過壓指示燈亮，用戶應立即關機檢查電網電壓或者穩壓.如穩壓器發生自動斷電（有輸入無輸出），應檢查市電電壓是否高于28OV 。若低于280V 應檢查穩壓器是否發生故障。待查明原因后再使用。
5 、若穩壓器輸出電壓偏離220V 較多，請調節控制板上電位器至輸出電壓正常（輸入電壓達不到穩壓范圍的不能調節）。
6 、當市電電壓經常在穩壓器輸入電壓下限（<150V ）或上限（>260V ) 時，限位微動開關經常受碰觸，易發生控制失靈。這時穩壓器不能調壓或只能調高（或只能調低），應先檢查微動開關是否損壞。
7 、請保持機內清潔，灰塵會阻礙齒輪之轉動、影響輸出電壓精度。請及時清理和維護線圈接觸面清潔。碳刷磨損嚴重時應調整壓力，以免碳刷和線圈接觸面跳火。碳刷長度不足2mm 時應予以更換。線圈平面跳火被燒黑時應用細砂紙予以打光。
8、三相穩壓器輸入端必須接下零線（中線），否則穩壓器無法工作，并將會損壞穩壓器和用電設備。切勿用地線替代零線使用，零線不得接入保險絲。
9 、穩壓器輸出電壓低于額定電壓（220V 或三相380V ）時，應檢查輸入電壓是否過低。當空載時達到額定電壓而負載時輸出低于額定電壓，這是由于輸入線路載面太小，負載時線路壓降太大，使用輸入電壓低于穩壓器調節范圍下限，這時應更換較粗的輸入導線。
10 、當單臺負載功率較大（如空調等），而輸入線路較長，載面又不足時，負載工作時電壓嚴重降低，可能使用負載難以啟動；當負載工作時又暫時停機，易發生輸出瞬間過壓斷電，如發生這樣的現象，并非穩壓器故障，應改善輸入線路（線路加粗，盡量縮短輸入線長度，以減少線路中壓降）。
11 、當穩壓器輸出電壓嚴重偏離220V 時，應檢查①輸入電壓是否穩壓范圍內；② 電機齒輪是否嚴重磨損，轉動是否靈活；③ 限位開關是否受損：④ 線圈平面是否光滑；⑤ 控制板有無損壞
穩壓器主要技術參數
項目單相三相（三相四線制，分調式）
穩壓器輸入電壓范圍 160V～250V 相電壓為160V ～ 250V
線電壓為280V ～ 430V
穩壓器輸出電壓 220V或110V 相電壓220V線電壓380V
穩壓器過電壓保護值 246V±4V 相電壓246V±4V（以相電壓為準）
線電壓426V
穩壓器穩 壓 精 度 ±3%
A.穩壓器有一個輸入電壓適應范圍。IEC標準為輸入電壓在額定值的±10范圍內變化.超出范圍即自動聲光報警且不能使輸出電壓穩定在要求范圍內.
B.輸出電壓調整率,是輸入電壓的變化而引起輸出量變化的效應﹐當負載為額定值時﹐將輸入電壓按源電壓范圍由額定值向上調到上限值和往下限值,測量輸出電壓的最大變化量(±)。此值越小越好﹐是衡量交流穩壓器性能的重要指標。
C.負載調整率:是負載的變化引起輸出量變化的效應。改變負載電流大小﹐測量輸出電壓的變化量(±)。此值越小越好﹐也是衡量交流穩壓器性能的重要指標。
D.輸出電壓相對諧波含量(亦稱輸出電壓失真度), 通常用THD表示,是諧波含量的總有效值與基波有效值之比﹐當負載為額定值﹑輸入電壓失真度滿足基準條件時(一般應小于3)﹐在輸入電壓為最低值﹑額定值和最高值時測量輸出電壓失真度﹐取其最大者.此值越小越好.
E.效率:是輸出的有功功率P0與輸入的有功功率Pi之比(百分數)﹐
F.負載功率因素
穩壓器容量都用伏安(VA)或千伏安(KVA)值表示﹐是負載中除純電阻性負載外﹐還有感性和容性負載﹐即負載中除有功功率外﹐還有無功功率。這個指針反映了交流穩壓電源帶感性及容性負載的能力。
一般交流穩壓電源,負載功率因素cosφ為0.8﹐當產品為1KW時﹐輸出的有功功率(即帶阻性負載的能力)最大為800W.如果產品用1KW表示時(cosφ仍為0.8)﹐可輸出有功功率1KW﹐這時可輸出的功率S=1000/0.8=1250VA。負載功率因素數值較小時﹐表示電源設備適應電抗性負載的能力較強。
G.交流穩壓器的參數還有輸出功率﹑輸入頻率﹑源頻率效應﹑隨機偏差(時間漂移)﹑空載輸入功率﹑源功率因素(此值與負載功率因素不同﹐希望越大越好﹐最大為1)﹑源電流相對諧波含量﹑音頻噪聲等項﹐三相交流穩壓電源﹐還有三相輸出電壓不平衡度等﹐這些指針的定義及測試方法可參考有關標準。
功能特點：
由于部分電器中含有線圈組件，在通電初期會產生阻礙電流的渦流，渦流的產生既會削弱到電器啟動時的瞬時電壓，導致啟動緩慢，又會加強斷路后產生的瞬時電壓，可能產生火花損壞電路。此時便需要一個穩壓器來保護電路的正常運行。
穩壓器由調壓電路、控制電路、及伺服電機等組成，當輸入電壓或負載變化時，控制電路進行取樣、比較、放大，然后驅動伺服電機轉動，使調壓器碳刷的位置改變，通過自動調整線圈匝數比，從而保持輸出電壓的穩定。容量較大的穩壓器，還采用電壓補償?shù)脑砉ぷ鳌?/span>
使用場合：
穩壓器使用注意事項與維修
1 、避免猛烈振動，防止腐蝕性氣體及液物流入，防止受溉并置于通風干燥處，切勿蓋上織物阻礙通風散熱。
2 、請使用三插（有接地）插座，機上的接地螺釘要妥善接地，否則用測電筆測機殼將有帶電現象，這是由于分布電容感應電引起的，屬正常現象，可通過接地線消除。如果機殼嚴重漏電，測絕緣電阻小于2MΩ，可能是絕緣層已受潮或線路與機殼短路，應查明原因排除故障后再使用。
3 、0.5 ～ 1.5KVA 小功率穩壓器使用保險絲作過流短路保護之用，2 ～ 40KVA穩壓器作用DZ47斷路器作過流、短路保護之用，如保險絲經常熔斷或斷路器經常跳閘，應檢查用電是是否過大。
4 、當輸出電壓超過保護值時（出廠時相電壓保護值調整為250V±5V），穩壓電源自動保護，切斷穩壓電源輸出電壓，同時過壓指示燈亮，用戶應立即關機檢查電網電壓或者穩壓.如穩壓器發生自動斷電（有輸入無輸出），應檢查市電電壓是否高于28OV 。若低于280V 應檢查穩壓器是否發生故障。待查明原因后再使用。
5 、若穩壓器輸出電壓偏離220V 較多，請調節控制板上電位器至輸出電壓正常（輸入電壓達不到穩壓范圍的不能調節）。
6 、當市電電壓經常在穩壓器輸入電壓下限（<150V ）或上限（>260V ) 時，限位微動開關經常受碰觸，易發生控制失靈。這時穩壓器不能調壓或只能調高（或只能調低），應先檢查微動開關是否損壞。
7 、請保持機內清潔，灰塵會阻礙齒輪之轉動、影響輸出電壓精度。請及時清理和維護線圈接觸面清潔。碳刷磨損嚴重時應調整壓力，以免碳刷和線圈接觸面跳火。碳刷長度不足2mm 時應予以更換。線圈平面跳火被燒黑時應用細砂紙予以打光。
8、三相穩壓器輸入端必須接下零線（中線），否則穩壓器無法工作，并將會損壞穩壓器和用電設備。切勿用地線替代零線使用，零線不得接入保險絲。
9 、穩壓器輸出電壓低于額定電壓（220V 或三相380V ）時，應檢查輸入電壓是否過低。當空載時達到額定電壓而負載時輸出低于額定電壓，這是由于輸入線路載面太小，負載時線路壓降太大，使用輸入電壓低于穩壓器調節范圍下限，這時應更換較粗的輸入導線。
10 、當單臺負載功率較大（如空調等），而輸入線路較長，載面又不足時，負載工作時電壓嚴重降低，可能使用負載難以啟動；當負載工作時又暫時停機，易發生輸出瞬間過壓斷電，如發生這樣的現象，并非穩壓器故障，應改善輸入線路（線路加粗，盡量縮短輸入線長度，以減少線路中壓降）。
11 、當穩壓器輸出電壓嚴重偏離220V 時，應檢查①輸入電壓是否穩壓范圍內；② 電機齒輪是否嚴重磨損，轉動是否靈活；③ 限位開關是否受損：④ 線圈平面是否光滑；⑤ 控制板有無損壞
